WIBISANTO, WAHYU (2010) MENGHITUNG TEGANGAN THUMB BUCKET PADA EKSKAVATOR HIDROLIK 320D KELAS 20 TON. S1 thesis, Universitas Mercu Buana Jakarta.
|
Text (HAL COVER)
COVER.pdf Download (108kB) | Preview |
|
|
Text (ABSTRAK)
ABSTRAK.pdf Download (23kB) | Preview |
|
![[img]](https://repository.mercubuana.ac.id/style/images/fileicons/text.png) |
Text (BAB I)
BAB I.pdf Restricted to Registered users only Download (45kB) |
|
|
Text (BAB II)
BAB II.pdf Restricted to Registered users only Download (836kB) |
|
|
Text (BAB III)
BAB III.pdf Restricted to Registered users only Download (539kB) |
|
|
Text (BAB IV)
BAB IV.pdf Restricted to Registered users only Download (32kB) |
|
|
Text (BAB V)
BAB V.pdf Restricted to Registered users only Download (11kB) |
|
|
Text (DAFTAR PUSTAKA)
DAFTAR PUSTAKA.pdf Restricted to Registered users only Download (8kB) |

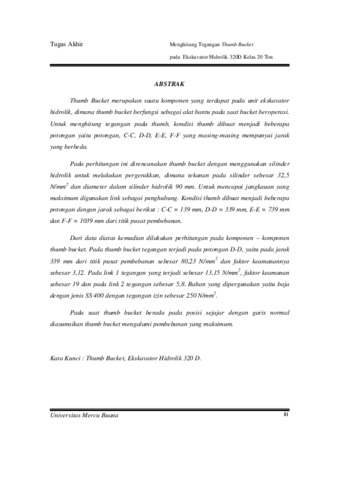

Abstract
Thumb Bucket merupakan suatu komponen yang terdapat pada unit ekskavator hidrolik, dimana thumb bucket berfungsi sebagai alat bantu pada saat bucket beroperasi. Untuk menghitung tegangan pada thumb, kondisi thumb dibuat menjadi beberapa potongan yaitu potongan, C-C, D-D, E-E, F-F yang masing-masing mempunyai jarak yang berbeda. Pada perhitungan ini direncanakan thumb bucket dengan menggunakan silinder hidrolik untuk melakukan pergerakkan, dimana tekanan pada silinder sebesar 32,5 N/mm2 dan diameter dalam silinder hidrolik 90 mm. Untuk mencapai jangkauan yang maksimum digunakan link sebagai penghubung. Kondisi thumb dibuat menjadi beberapa potongan dengan jarak sebagai berikut : C-C = 139 mm, D-D = 339 mm, E-E = 739 mm dan F-F = 1039 mm dari titik pusat pembebanan. Dari data diatas kemudian dilakukan perhitungan pada komponen – komponen thumb bucket. Pada thumb bucket tegangan terjadi pada potongan D-D, yaitu pada jarak 339 mm dari titik pusat pembebanan sebesar 80,23 N/mm2 dan faktor keamanannya sebesar 3,12. Pada link 1 tegangan yang terjadi sebesar 13,15 N/mm2 , faktor keamanan sebesar 19 dan pada link 2 tegangan sebesar 5,8. Bahan yang dipergunakan yaitu baja dengan jenis SS 400 dengan tegangan izin sebesar 250 N/mm2 . Pada saat thumb bucket berada pada posisi sejajar dengan garis normal diasumsikan thumb bucket mengalami pembebanan yang maksimum. Kata Kunci : Thumb Bucket, Ekskavator Hidrolik 320 D
| Item Type: | Thesis (S1) |
|---|---|
| Call Number CD: | FT/MSN. 10 072 |
| Call Number: | STI/13/10/024 |
| NIM/NIDN Creators: | 41305010027 |
| Uncontrolled Keywords: | EKSKAVAKATOR HIDROLIK |
| Divisions: | Fakultas Teknik > Teknik Mesin |
| Depositing User: | Admin Perpus UMB |
| Date Deposited: | 17 May 2010 15:59 |
| Last Modified: | 19 May 2025 02:57 |
| URI: | http://repository.mercubuana.ac.id/id/eprint/24381 |
